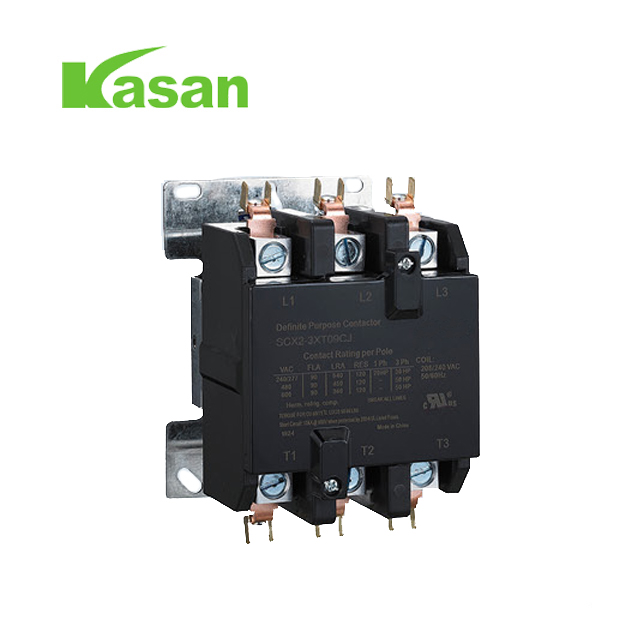

مكيف هواء 1P موصلات كهربائية مغناطيسية 220 فولت

نطاق التطبيق

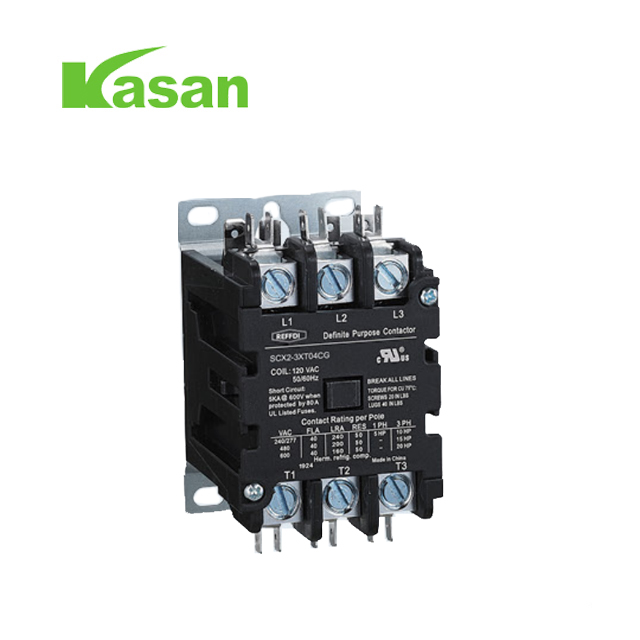

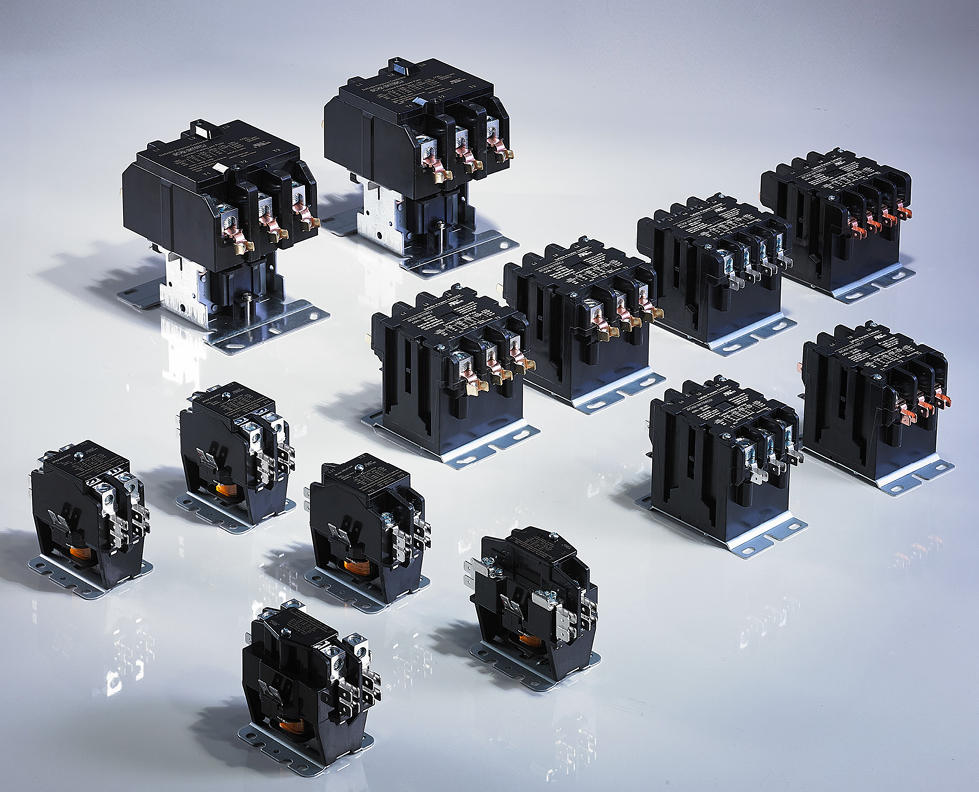

تعد موصلات الأغراض المحددة من سلسلة SCX2 مناسبة للتطبيقات التجارية بما في ذلك مكيفات الهواء والتبريد والتدفئة المقاومة. الإضاءة والعديد من التركيبات الأخرى التي تتطلب قواطع منخفضة التكلفة وعالية الأداء. توفر هذه الأجهزة المرونة وهي مصممة لتلبية الاحتياجات أو تجاوزها

المتطلبات الكهربائية والميكانيكية على النحو المحدد في معيار المقاولين محدد الأغراض الخاص بـ UL/CSA.

تقييمات الاتصال الكهربائية: 20A-90A

تصنيفات الملف الكهربائي: 24-60oV

تصنيف الحياة، خيارات دورة 100،000 و 250،000.

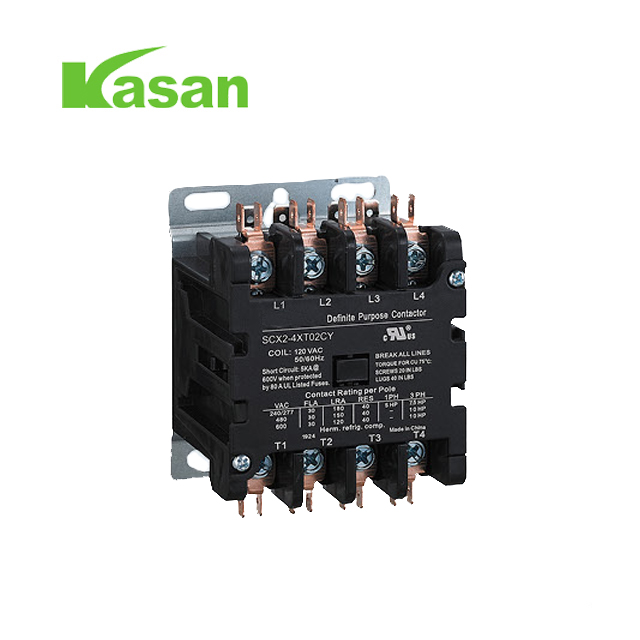

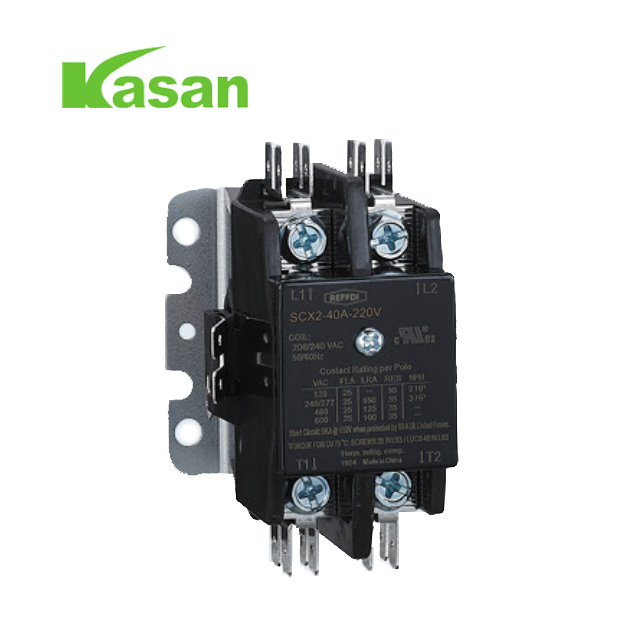

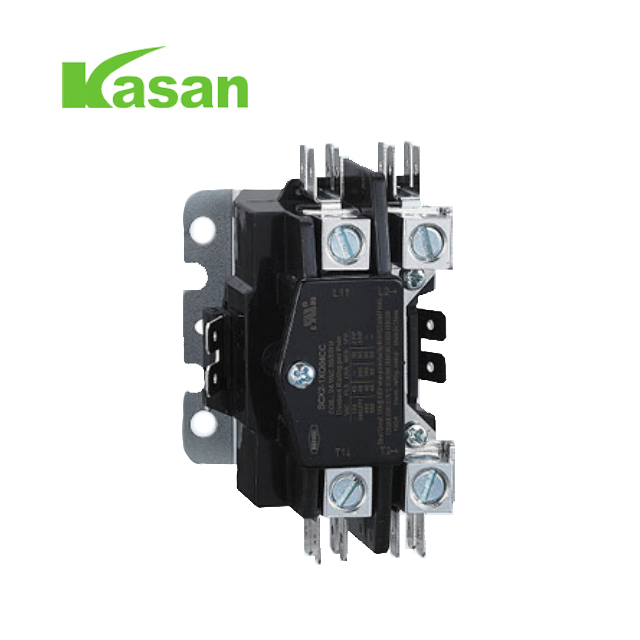

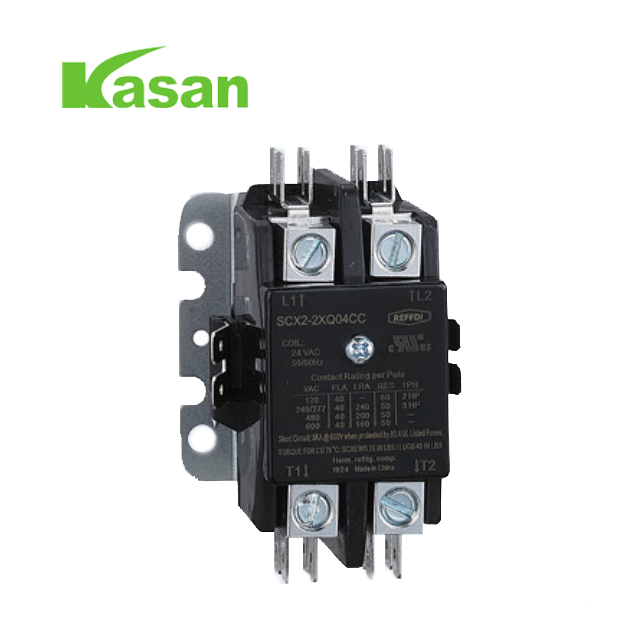

الخيارات: 1،2،3،4 عمود يناسب ملفات 24،120،240 و 480 فولت تيار متردد لمجموعة واسعة من براغي التصنيفات الكهربائية،

وصلات الصندوق أو لوحة الضغط قاعدة تركيب NEMA.

مجموعات التبديل النهائية NO/NC.

الإنهاءات 10-32 cre 20، 25، 30 FLA

موديلات Box Lug-40 و50 و60,75 و90 FLA

نطاق درجة الحرارة:- 40 درجة فهرنهايت إلى + 150 درجة فهرنهايت/- 40 درجة مئوية + 65 درجة مئوية

ملاحظة:

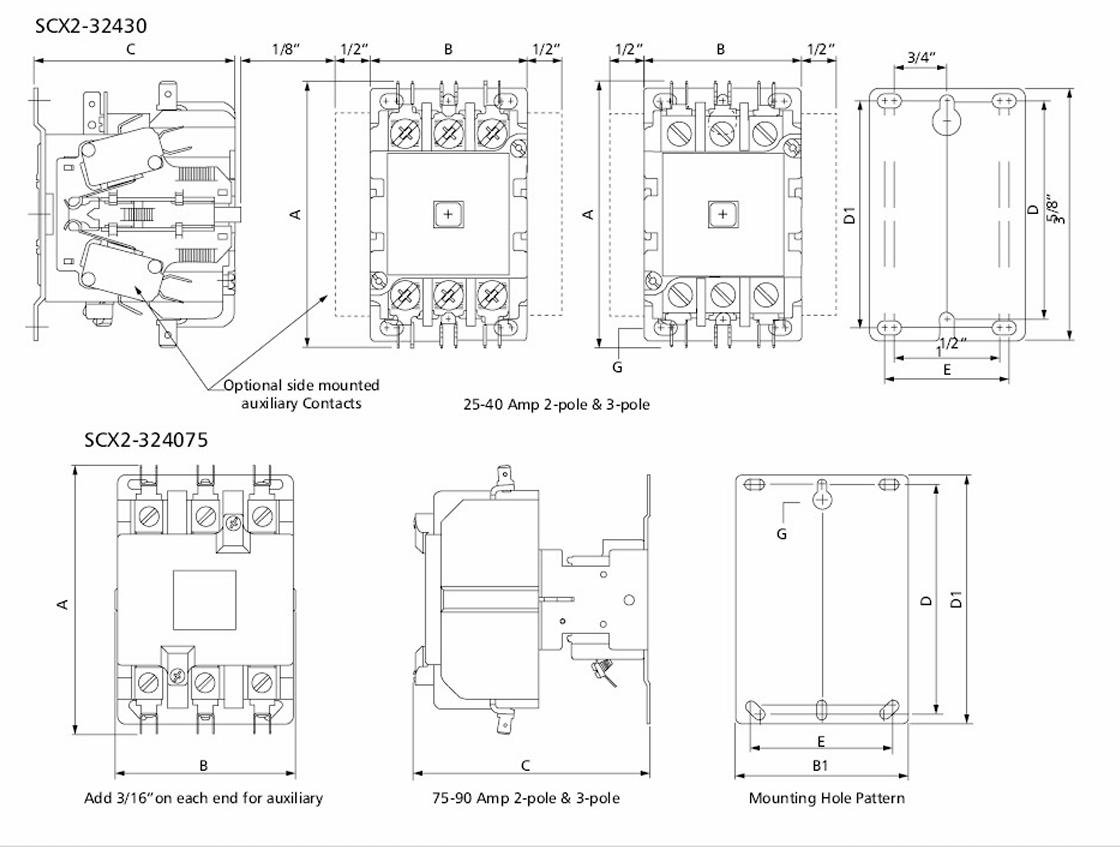

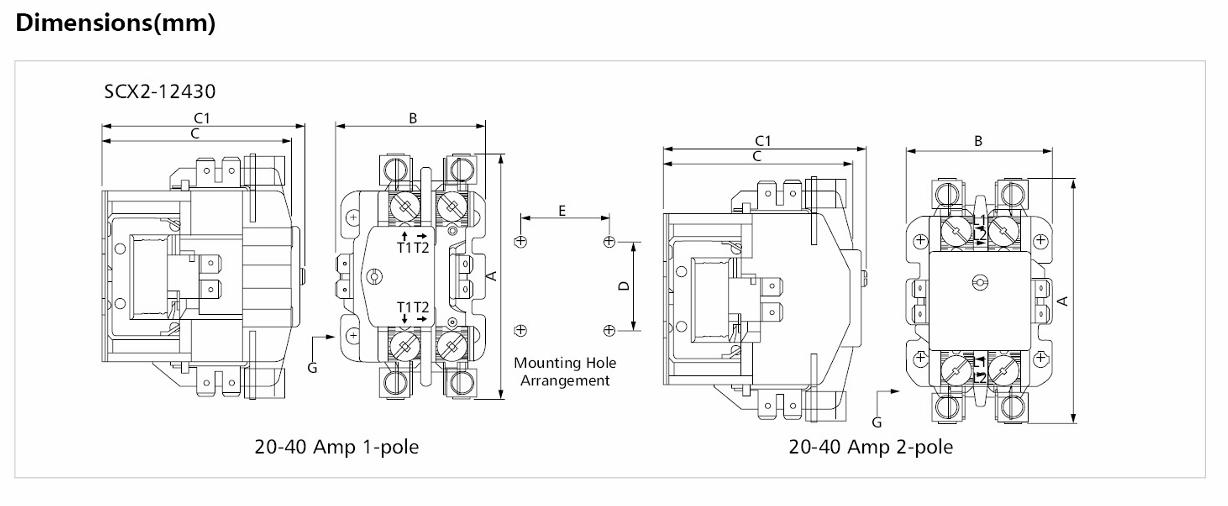

1. يجب أن يكون التسامح مع موصل الأسلاك دون أبعاد محددة وفقًا لـ 0.2 مم. 2. عزم دوران قفل لولبي الدائرة الرئيسي للتيار المقنن 20-40FLA 182 منتجات البولنديين: SCREWS 22 IN-LBS/LUGS 40 IN-LBS عزم دوران قفل لولبي الدائرة الرئيسي للتيار المقنن 20-40FLA 384 أقطاب ومنتجات 50-60FLA: قفل لولبي الدائرة الرئيسي 50 IN-LBS عزم الدوران لمنتجات 75-90FLA الحالية المقدرة: 50 IN-LBS

عزم دوران قفل لولبي الوحدة المساعدة: 10 IN-LBSC عزم دوران قفل لولبي الملف لمنتجات التيار المقنن 20-90FLA: 10 IN-LBS 3. يجب أن تتوافق محطة مقبس التوصيل السريع مع معيار IEC60760 وتضمن الاتصال الموثوق بين المحطة والإدخال، في حالة استخدام أسلاك الإدخال.
